Projeto CE-02
Receptor Rele/Triac 433Mhz
Projeto microcontrolado semelhante ao anterior, exceto pelo fato de ter em suas saídas, 2 Reles e 2 Triacs para acionamento a distância, via controle remoto de 433Mhz, com protocolo Code-learning. Possui saída indicativa por leds e entrada separada de 127/220V com proteção via Varistor. Aceita entre 12 a 16V AC/DC na entrada. Esperamos que este projeto também possa trazer inúmeras alegrias e benefícios em sua montagem e uso!
Como nos demais projetos desenvolvidos, este projeto foi testado arduamente em laboratório e em campo, não vindo a apresentar defeitos, nem "bug" relativos a funcionamento, garantindo ao montador deste, (desde que seguindo a risca as instruções de montagem e tomando todos os cuidados necessários) um pleno funcionamento!
​
Quanto a segurança:
​
Procure sempre seguir passo-a-passo e corretamente nossos "manuais", para que não ocorram enganos ou problemas com a segurança quanto ao manuseio dos materiais e da energia elétrica! Trabalhe sempre em locais livres e bem ventilados, tomando muito cuidado com elementos que possam causar lesões, e na medida do possível, peça a alguém para lhe acompanhar, só por precaução...
​
ATENÇÃO: Este trabalho lida com energia elétrica perigosa (127 ou 220V) !
O Esquema eletrônico:
O layout da PCI:
Lista de Componentes:
T1 = Transformador de 12V-0V / 400mA *
PT01 = Ponte retificadora 2KBP08 *
CI1 = CI regulador LM7805 (TO92)*
Q1,Q2 = Transistor BC337 (uso geral TO92) *
TRC1,TRC2 = Triac BT 136 600 (Triac uso geral TO220) *
RL01,RL02 = Rele 12V 10A
OP1,OP2 = Optoacoplador MOC3043 DIP com soquete *
PIC16F628A = Microcontrolador Gravado PIC16F628A 18 pinos DIP com soquete *
RX = Modulo Receptor RF 433,92 de 8 pinos *
XT = Cristal de 8Mhz
BN1,BN2 = Borne Metaltex AKZ350 com 3 terminais
BN3,BN4,BN5,BN6 = Borne Metaltex AKZ350 com 2 terminais
LD1,LD2,LD3,LD4 = Leds Vermelho (1), verde (2) e amarelo (1) - 5 mm *
D1,D2 = Diodos retificadores uso geral 1N4007 *
J1 = Conector MSC com 2 terminais
J2,J3,J4 = Conector MSC com 3 terminais
C1,C3,C8 = Capacitor 0.1uF (disco ceramico ou caneca Plastica)
C2 = Capacitor 1000uF 25V (Eletrolítico) *
C4 = Capacitor 100uF 25V (Eletrolítico) *
C5,C6 = Capacitor 22pF (disco ceramico)
R1,R8,R9
R12,R13,R14 = Resistor 470R - 1/8W (Amarelo,violeta e marrom)
R2,R3 = Resistor 10R - 1W (Marrom, preto e preto)
R4,R6 = Resistor 390R - 1W (Laranja, branco e marrom)
R5,R7 = Resistor 330R - 1/8W (Laranja,laranja e marrom)
R10,R11,R15
R16,R17,R18,R19 = Resistor 1K - 1/8W (Marrom, preto e vermelho)
R20 = Resistor 10K - 1/8W (Marrom, preto e laranja)
PS1,PS2 = Porta fusíveis pequenos de berço para PCI
Fusíveis = Fusiveis conforme Carga ( de 0,5A a 2A)
Diversos = PCI cobreada pronta REF.001, Jumpers, Estanho e ferro de soldar, fios, etc...
​
Atenção: Os componentes com asterIsco* no final da lista possuem polaridade, ou seja tem posição definida na placa, caso seja invertido existe o risco grave de queimar o componente e/ ou ainda ocorrerem acidentes!

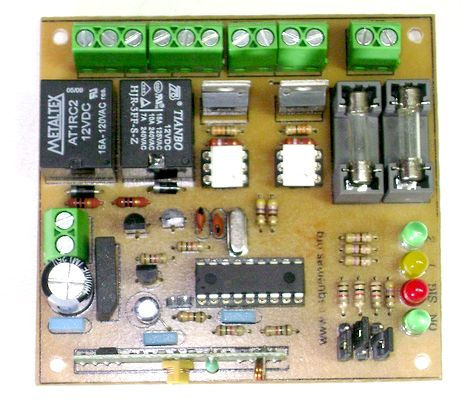

Aspectos Físico da PCI (Placa) superior, para se guiar na montagem:
Testando e configurando a Placa Receptor Rele/Triac 433Mhz:
1º - Depois de montada a placa Receptor Rele/Triac 433Mhz, verifique cuidadosamente a posição dos componentes (para se certificar que não houve inversões de polaridade, principalmente o PIC16F628A e os MOC3043). Após a certificação de que todos os componentes estão certinhos, verifique agora as soldas efetuadas na parte de baixo da placa (Bottom), (para se certificar que todos os componentes foram soldados corretamente e não existe "curtos" entre trilhas e entre soldas). Tudo OK, então prenda o secundário do transformador (12V - 0V -com ele desligado), ou uma Fonte de 12V, no borne BN6, não importando a polaridade dos fios.
2º - Coloque os 2 (dois) jumpers na PCI conforme for o modelo, sendo que a tabela de configuração segue abaixo das fotos...
3º - Coloque os fusiveis na placa COMPLETAMENTE DESLIGADA conforme modelo montado... Conecte então o Transformador de 12V conforme figura abaixo, e só depois então na Energia elétrica (127 ou 220V conforme ligação do transformador e de sua energia elétrica), tomando todos os cuidados antes, como isolamento dos fios e tomadas apropriadas... APÓS LIGADO, NÃO ENCOSTE NA PARTE DE 127/220V NA PLACA!!!
4º - Ligado na energia elétrica, a placa deve acender o Led Verde, indicando que existe energia (5V) corretamente na placa. Partimos agora para a gravação do código pelo Controle Remoto: Coloque um jumper no terminal MCS proximo ao PIC (vide foto -Na foto o jumper está somente sobre um pino, você deve colocar de modo que feche os dois). Colocado o jumper, aperte um botão qualquer de algum Controle Remoto CODE LEARN. O Led Vermelho deverá piscar duas vezes, indicando que a gravou o código. Se não piscar, provavelmente a placa foi montada errada, ou a gravação do PIC16F628A não foi efetuada, ou ainda seu controle pode não ser algum modelo CODE LEARN.
5º - Retire o jumper de gravação e aperte novamente o mesmo botão do controle remoto. Ele deve acionar a placa, travando o RELE. Para destravar, é só apertar de novo o controle . Para que a placa obedeça outros botões do controle, é preciso recolocar o jumper de gravação na placa e apertar outro botão, em seguida retirar o jumper. Um detalhe: Na Placa de controle a distancia de 4 canais são 4 botões ou códigos disponíveis para gravação, necessitando portanto um controle Code Learning de 4 botões. Caso grave mais botões, eles serão gravados "por cima", apagando os códigos anteriores...
* Código hex ou fonte somente para membros CLUBE ELETRIZANTE. Alterações no código são possíveis para Membros CLUBE ELETRIZANTE conforme tempo e disponibilidade.
